Офисные СКС – комплексы, базовые функции которых – передача информации, обеспечение надежной связи между аппаратными средствами, сотрудниками, клиентами. При разработке, проектировании, формировании СКС необходимо соблюдать государственные, международные стандарты, использовать технику, на 100% соответствующую специфике эксплуатации, назначению. Что входит в состав сети? Какими правилами руководствоваться при подборе устройств?
Стандартизация
Выбирая сетевое оборудование, необходимо исходить как из фактических потребностей организации, так и из положений нормативно-технических документов. В России главными являются следующие отраслевые стандарты:
- ГОСТ Р 53246-2008. Фиксирует специфику подготовки проекта системы;
- ГОСТ Р 53245-2008. Определяет методики монтажа, испытаний, тестирования оборудования.
Важнейшие международные документы – ISO 11801-2002 и EN 50173. Следование им поможет создать надежную СКС, не нуждающуюся в сложном обслуживании, администрировании, универсальную, допускающую возможность наращивания мощности, модернизации. Последние качества особенно важны для развивающихся предприятий, увеличивающих масштабы бизнеса.
Общая классификация
Независимо от сферы работы офиса, при формировании его структурированной кабельной сети используется оборудование двух типов:
- Пассивное. Его задачи – передача сигнала, поддержание работоспособности системы, ее защита от внешних нагрузок. Устройства не обрабатывают данные, не нуждаются в электропитании. Примеры – витая пара, оптоволокно, кросс-панель;
- Активное. Обрабатывает, распределяет сигнал, повышает его мощность. Комплектуется ЦПУ и другими электронными модулями, требует подключения к электросети. К этой категории относятся роутеры, повторители, маршрутизаторы.
Пассивное оборудование офисной СКС
Обе представленные группы следует разобрать подробнее. Согласно ГОСТ Р 51513-99, пассивное оборудование – устройства, модули, конструкции, не требующие подключения к линии питания, работающие непосредственно после внедрения в СКС.
Характерный пример – провод, по которому передается информация. Для офисных систем оптимально подходит медный Ethernet-кабель категории 5e, известный как витая пара. Он наиболее сбалансирован по цене, надежности, скорости передачи сигнала. Недорогие коаксиальные аналоги не соответствуют стандартам современных офисов, тогда как оптоволокно – чересчур превосходит их, покупка нерациональна.
Кабель категории 5e передает сигнал в виде электрического импульса, максимальная скорость – гигабит в секунду, расстояние – 100 метров. Этого с запасом хватает даже для крупного офиса со множеством рабочих мест, технологичным компьютерным оснащением, обилием оборудования. При необходимости заложить основу для дальнейшей модернизации СКС, рекомендуется использовать витую пару 6-й категории. Его пропускная способность десятикратно выше.
Прокладка и обслуживание

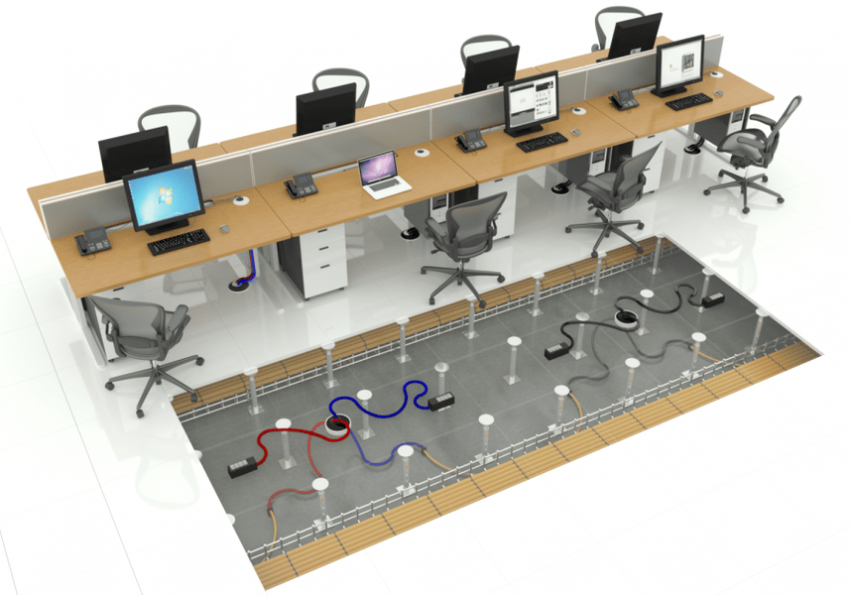

Точного выбора витой пары для корректной работы мало. Необходимо грамотно протянуть ее, исключив появление точек концентрации напряжения, статические и динамические нагрузки, приводящие к разрыву. При монтаже рекомендуется использовать:
- Гофрированные трубы. Изготовлены из ПВХ, защищают кабель от внешнего давления. Актуальны в офисах с высокой проходимостью, формата open-space, где приходится регулярно двигать мебель, перегородки;
- Кабель-каналы. Выполняют ту же функцию, что и трубы, но, благодаря прямоугольной конфигурации, прокладываются вплотную к стенам. Изготовлены из пластика, представлены во множестве вариантов оформления. Выбор подходящего оттенка сделает линию связи незаметной, сохранит интерьер офиса;
- Органайзеры. Позволяют проложить параллельно несколько кабельных линий, исключив путаницу, чрезмерную статическую и динамическую нагрузку;
- Хомуты и стяжки. Позволяют лучше структурировать сеть, объединить провода в группы, что упростит обслуживание, поиск и устранение неполадок.

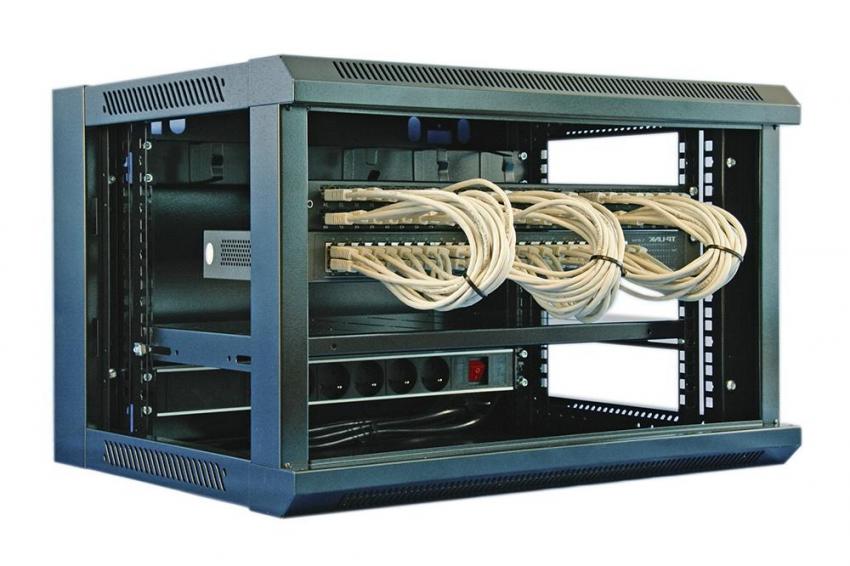

Для размещения активного сетевого оборудования используются телекоммуникационные шкафы. Офисные СКС не слишком масштабны – достаточно настенного шкафа на 15 юнитов. Такие конструкции компактны, хорошо вписываются в интерьер, упрощают обслуживание аппаратных модулей, защищают их от механических нагрузок, пыли, несанкционированного доступа. Шкафы комплектуются заземляющими элементами, предотвращающими выход чувствительной электроники из строя при скачках напряжения, грозовых разрядах.
Соединительное и распределительное оборудование

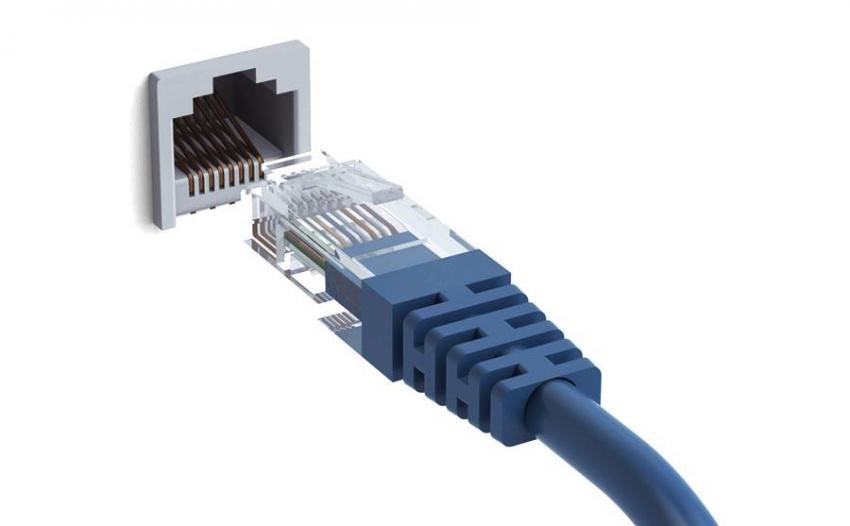

Востребованный соединительный компонент – разъем 8P8C, известный как RJ-45. Его установка превращает витую пару в коммутационный шнур, подключение которого возможно к любым устройствам с соответствующим портом. Сетевые платы стационарных ПК или ноутбуков, роутеры, модемы, принтеры, поддерживающие удаленное управление – примеров множество.

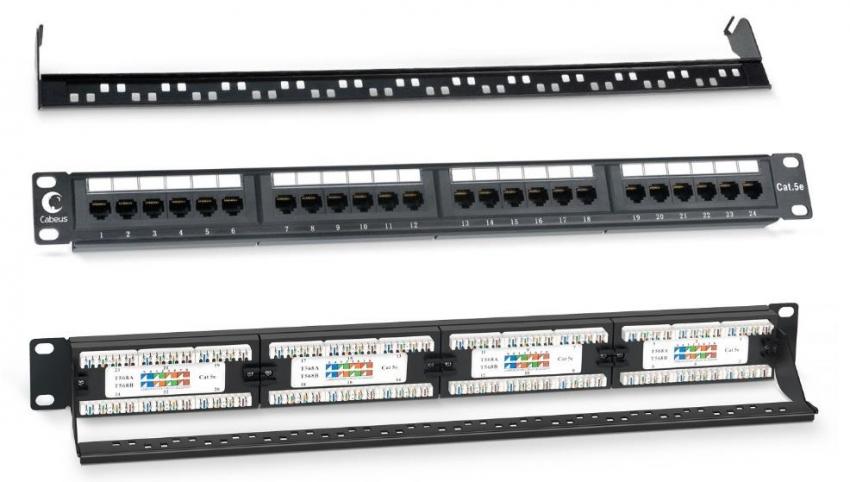

Пример распределительного устройства, используемого в офисных СКС – патч-панель. Ее функция – обеспечение стабильной связи между активным оборудованием и рабочими ПК, различной техникой. Патч-панель упрощает коммутацию, при необходимости, позволяет быстро изменить конфигурацию сети, провести переподключение.
К категории распределительных устройств относятся розетки, укомплектованные портом RJ-45 или RJ-11. Они нужны для подключения к СКС нового конечного устройства. Проще всего использовать для этого патч-корд, терминированную витую пару небольшой длины.
Активное оборудование офисных СКС
Устройства обрабатывают сигнал, увеличивают его мощность, снижают выраженность помех, выполняют иные задачи, направленные на стабилизацию, повышение эффективности структурированной кабельной сети. Основное отличие от пассивных – подключение к питанию, централизованной линии, аккумулятору, ИБП.
Коммутатор
Его функция – обеспечение взаимодействия, обмена данными между сетевыми компонентами. Таковыми могут быть камеры наблюдения, удаленные принтеры, компьютеры, ноутбуки и другие устройства, необходимые в офисе. Коммутаторы представлены тремя категориями:
- Неуправляемые. Предназначены для небольших офисов, которым не нужны масштабные СКС со сложной структурой. Набор функций ограничен, однако, достаточен для указанных сетей;
- Управляемые. Ориентированы на сложные масштабные СКС. Для настройки используется как интегрированный интерфейс, так и удаленные вспомогательные устройства;
- Интеллектуальные. “Золотая середина” между указанными моделями. Дешевле управляемых, но функционал в сравнении с неуправляемыми - расширен. Предназначены для сетей среднего масштаба.
Маршрутизатор
Принимает сигнал с модема или выделенной линии, “раздает” его конечным устройствам, связывает офисную СКС с глобальной. Основной параметр при подборе – количество портов, оно определяет количество подключаемого оборудования. Небольшим организациям будет достаточно маршрутизаторов на 12 портов, крупным – на 36 и более. К фактическим потребностям нужно добавить еще 25-30 процентов для исключения замены маршрутизатора при модернизации, расширении сети.
Одна из тенденций формирования офисных СКС – переход на беспроводной способ передачи сигнала. Сотрудники могут работать на своих ноутбуках, свободно перемещаться по офису, не теряя коммуникации с сетью предприятия. Это повышает эффективность труда, мобильность. Реализовать технологию помогут беспроводные маршрутизаторы. Параметр при выборе – дальность связи. Сигнал должен быть достаточно мощным, чтобы охватывать все помещения, независимо от планировки, толщины, материалов стен.
Репитер
Некоторые специалисты относятся репитеры в категорию пассивного оборудования. Они требуют питания, однако, не комплектуются процессорами, электронными компонентами для интеллектуальной обработки сигнала. Главная задача репитера – его повторение, что увеличивает дистанцию передачи, зону охвата.
______
Независимо от масштаба офисной СКС, к ее аппаратному оснащению нужно отнестись предельно ответственно. Такой подход гарантирует функциональность надежность, исключит сбои, поможет каждому сотруднику эффективно выполнять обязанности. В комплексе, это улучшает финансовые показатели организации.
